波紋管防水接頭制作技術方法
發布人：陽博騰龍 發布日期：2017-5-5 17:12:14

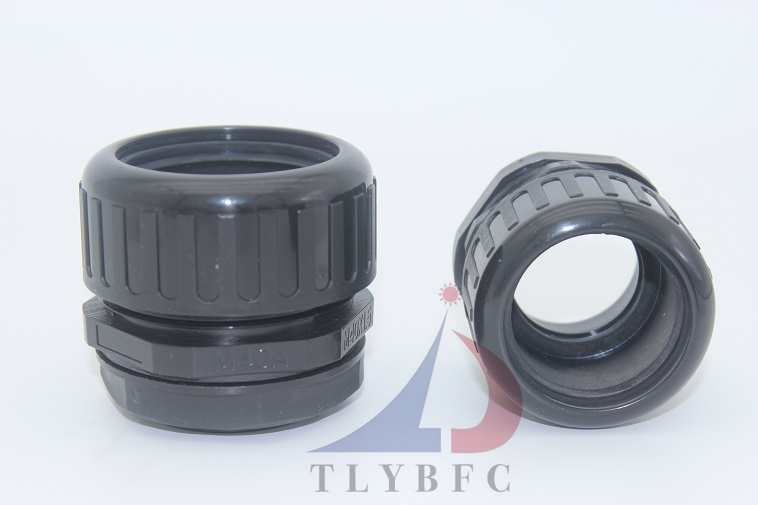

一種TLYBFC品牌波紋管防水接頭制作方法
新型TLYBFC波紋管防水接頭，包括螺帽、墊片、接頭主體、內塞和迫緊帽，所述螺帽內部開設有一內螺紋；所述接頭主體一端開設有一外螺紋，且接頭主體另一端開設有二外螺紋；所述螺帽通過一內螺紋和一外螺紋與接頭主體轉動連接，且螺帽和接頭主體之間設置有墊片；所述內塞內部設置有三角凸起件，且內塞插接在接頭主體一端的內部；所述迫緊帽內部開設有二內螺紋，且迫緊帽通過二內螺紋和二外螺紋與接頭主體轉動連接，它采用通過設置在內塞內部的三角凸起件卡緊波紋管，以及底部的橡膠支撐，極大地提高了波紋管設備銜接的穩固性，實用性強，易于推廣使用。
技術領域
[01]實用新型涉及管接頭技術領域，具體為一種波紋管防水接頭。
[02]波紋管是指用可折疊皺紋片沿折疊伸縮方向連接成的管狀彈性敏感元件，波紋管在儀器儀表中應用廣泛，主要用途是作為壓力測量儀表的測量元件，將壓力轉換成位移或力，工作時在內部壓力的作用下沿管子長度方向伸長，使活動端產生與壓力成一定關系的位移，在實際使用中，常常需要將兩段波紋管固定連接在一起，這就需要用到波紋管接頭了。
[03]有的波紋管接頭，其結構簡單，功能單一，不能夠起到很好的防水效果，不利于延長設備及線纜的使用壽命。
[04]現有技術難以滿足人們的需要，為了解決上述存在的問題，實用新型提出了一種采用通過設置在內塞內部的三角凸起件卡緊波紋管，以及底部的橡膠支撐，極大地提高了波紋管設備銜接的穩固性，密封性。
[05]為實現上述目的，實用新型提供如下技術方案:包括螺帽、墊片、接頭主體、內塞和迫緊帽，所述螺帽內部開設有一內螺紋;所述接頭主體一端開設有一外螺紋，且接頭主體另一端開設有二外螺紋;所述螺帽通過一內螺紋和一外螺紋與接頭主體轉動連接，且螺帽和接頭主體之間設置有墊片;所述內塞內部設置有三角凸起件，且內塞插接在接頭主體一端的內部;所述迫緊帽內部開設有二內螺紋，且迫緊帽通過二內螺紋和二外螺紋與接頭主體轉動連接。
[06]進一步，所述墊片和內塞均為橡膠材料制成。
[07]進一步，所述螺帽、接頭主體和迫緊帽內部為環形鏤空結構。
[08]與現有技術相比，有益效果是:它采用通過設置在內塞內部的三角凸起件卡緊波紋管，以及底部的橡膠支撐，極大地提高了波紋管設備銜接的穩固性，密封性，也提高了設備的防水性，實用性強，易于推廣使用。【附圖說明】
[09]圖：為實用新型的方案圖；
[010]圖中:1-螺帽、2-墊片、3-接頭主體、4-內塞、5-迫緊帽、6-一內螺紋、7-一外螺紋、8-二外螺紋、9-三角凸起件、10二內螺紋。
[011]下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦嵱眯滦椭械膶嵤├绢I域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。
[012]請參閱圖1，本實用新型提供的一種實施例:一包括螺帽1、 墊片2、接頭主體3、內塞4和迫緊帽5，所述螺帽1內部開設有一內螺紋6;所述接頭主體3— 端開設有一外螺紋7,且接頭主體3另一端開設有二外螺紋8;所述螺帽1通過一內螺紋6和一外螺紋7與接頭主體3轉動連接，且螺帽1和接頭主體3之間設置有墊片2;所述內塞4內部設置有三角凸起件9，且內塞4插接在接頭主體3—端的內部;所述迫緊帽5內部開設有二內螺紋10，且迫緊帽5通過二內螺紋10和二外螺紋8與接頭主體3轉動連接;所述墊片2和內塞4均為橡膠材料制成;所述螺帽1、接頭主體3和迫緊帽5內部為環形鏤空結構。
[013]TLYBFC波紋管防水接頭在使用時，先把內塞4插接在接頭主體2內部，然后將波紋管穿過迫緊帽5并插接在內塞4里，擰緊迫緊帽5使內塞4里的三角凸起件9卡緊波紋管，后在接頭主體2的另一端裝上墊片2并擰緊螺帽1。
[014]對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。
【主權項】
1.包括螺帽(1)、墊片(2)、接頭主體(3)、內塞(4)和迫緊帽(5)，其特征在于:所述螺帽(1)內部開設有一內螺紋(6);所述接頭主體(3)—端開設有 一外螺紋(7)，且接頭主體(3)另一端開設有二外螺紋(8);所述螺帽(1)通過一內螺紋(6)和一外螺紋(7)與接頭主體(3)轉動連接，且螺帽(1)和接頭主體(3)之間設置有墊片(2);所述內塞(4)內部設置有三角凸起件(9)，且內塞(4)插接在接頭主體(3)—端的內部； 所述迫緊帽(5)內部開設有第二內螺紋(10)，且迫緊帽(5)通過二內螺紋(10)和二外螺 紋(8)與接頭主體(3)轉動連接。2.根據權利要求1所述的一種防水型波紋管接頭，其特征在于:所述墊片(2)和內塞(4) 均為橡膠材料制成。3.根據權利要求1所述的一種波紋管防水接頭，其特征在于:所述螺帽(1)、接頭主體(3)和迫緊帽(5)內部為環形鏤空結構。
|
