產品特性
內鎖扣和本體特殊設計，裝卸只需插撥，無需工具
產品描述
產品材質：PA尼龍（polyamide）黃銅鍍鎳螺紋制成。
螺紋規格：德制螺紋（PG）公制螺紋（Metric）
工作溫度： -40~＋120℃
產品認證： 歐盟環保ROHS
阻燃等級：( UL94-V0/UL94-V2)須備注阻燃，一般不阻燃。
防護等級：IP68，使用適合的密封圈
顏 色： 黑色、灰色，其他顏色可以定做

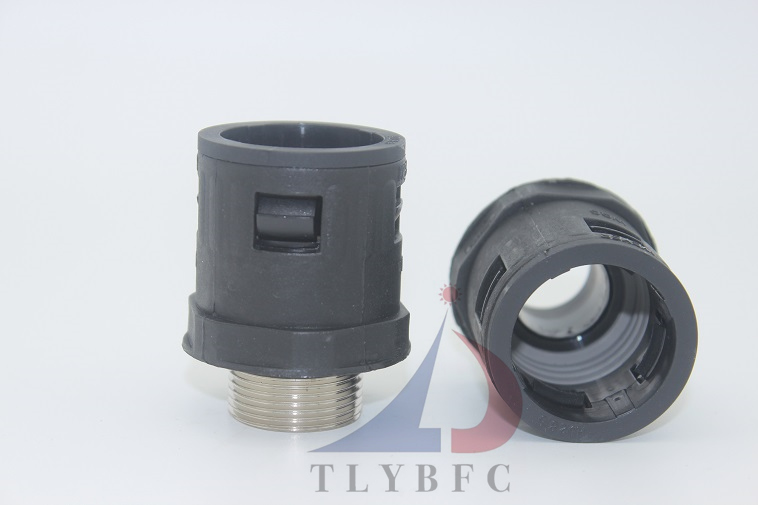

使用方法：TLYBFC塑料軟管直接頭是塑料軟管的配套產品，可選用對應直接頭的螺紋外徑尺寸，對設備箱開孔，把接頭接入設備箱體上；也可根據選用螺紋直接頭接入進出口為內螺紋的電動設備上，只需將塑料軟管插入接口即可。
|
產品型號 深灰色：G 黑色:B
|

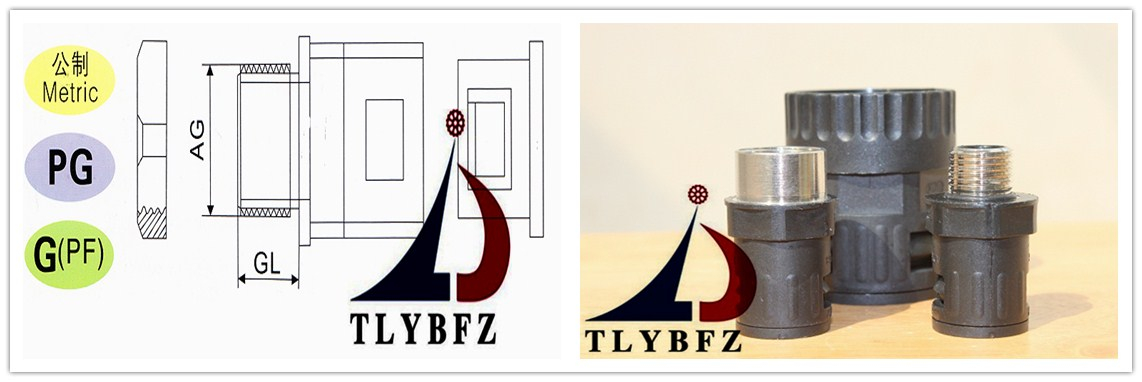

螺紋規格
|
適配軟管
|
螺紋外徑
|
螺紋長度
|
孔徑
|
外徑
|
長度
|
扳手尺寸
|
包裝數量
|
|
TLYBFC-JSLWW-M12 (G、B)
|
M12X1.5
|
AD10
|
12
|
10
|
7
|
17
|
37.5
|
18
|
50
|
|
TLYBFC-JSLWW-M12H (G、B)
|
M12X1.5
|
AD13
|
12
|
10
|
7
|
20
|
40
|
22
|
50
|
|
TLYBFC-JSLWW-M16 (G、B)
|
M16X1.5
|
AD13
|
16
|
12
|
10
|
23
|
36
|
22
|
50
|
|
TLYBFC-JSLWW-M16H (G、B)
|
M16X1.5
|
AD15.8
|
16
|
12
|
10
|
26
|
43.5
|
25
|
50
|
|
TLYBFC-JSLWW-M20 (G、B)
|
M20X1.5
|
AD15.8
|
20
|
12
|
14.5
|
26
|
46.5
|
26
|
25
|
|
TLYBFC-JSKWW-M20H (G、B)
|
M20X1.5
|
AD18.5
|
20
|
12
|
15
|
29.5
|
46.5
|
31
|
25
|
|
TLYBFC-JSLWW-M25 (G、B)
|
M25X1.5
|
AD21.2
|
25
|
13
|
16
|
29.5
|
49
|
31
|
20
|
|
TLYBFC-JSLWW-M25H (G、B)
|
M25X1.5
|
AD28.5
|
25
|
13
|
18
|
37
|
50
|
39
|
20
|
|
TLYBFC-JSLWW-M32 (G、B)
|
M32X1.5
|
AD28.5
|
32
|
14
|
23.5
|
37
|
53
|
39
|
10
|
|
TLYBFC-JSLWW-M32H (G、B)
|
M32X1.5
|
AD34.5
|
32
|
14
|
24
|
44
|
57
|
46
|
10
|
|
TLYBFC-JSLWW-M40 (G、B)
|
M40X1.5
|
AD34.5
|
40
|
17
|
28
|
44
|
60
|
46
|
10
|
|
TLYBFC-JSLWW-M40 (G、B)
|
M40X1.5
|
AD42.5
|
40
|
17
|
32
|
52
|
61
|
55
|
10
|
|
TLYBFC-JSLWW-M50 (G、B)
|
M50X1.5
|
AD42.5
|
50
|
17
|
36.5
|
52
|
61
|
55
|
5
|
|
TLYBFCJSLWW-M50 (G、B)
|
M50X1.5
|
AD54.5
|
50
|
17
|
43
|
64
|
69
|
70
|
5
|
|
TLYBFC-JSLWW-M63 (G、B)
|
M63X1.5
|
AD54.5
|
63
|
17
|
48
|
64
|
69
|
70
|
5
|
|
TLYBFC-JSLWW-M20 (G、B)
|
M20X1.5
|
AD21.2
|
20
|
13
|
15
|
29.5
|
49
|
31
|
25
|
PG德制牙
|
產品型號 深灰色：G 黑色：B
|
螺紋規格
|
適配軟管
|
螺紋外徑
|
螺紋長度
|
孔徑
|
外徑
|
長度
|
扳手尺寸
|
包裝數量
|
|
TLYBFC-JSLWW-PG07 （G、B）
|
PG7
|
AD10
|
12.5
|
10
|
7
|
17
|
37.5
|
18
|
50
|
|
TLYBFC-JSLWW-PG09 （G、B）
|
PG9
|
AD13
|
15.2
|
12
|
10
|
20
|
42
|
22
|
50
|
|
TLYBFC-JSLWW-PG11 （G、B）
|
PG11
|
AD15.8
|
18.6
|
12
|
11
|
23
|
43.5
|
25
|
50
|
|
TLYBFC-JSLWW-PG13.5 （G、B）
|
PG13.5
|
AD18.5
|
20.4
|
12
|
14.5
|
26
|
46.5
|
26
|
25
|
|
TLYBFC-JSLWW-PG16 （G、B）
|
PG16
|
AD21.2
|
22.5
|
13
|
16
|
29.5
|
50
|
31
|
25
|
|
TLYBFC-JSLWW-PG21 （G、B）
|
PG21
|
AD28.5
|
28.3
|
14
|
20
|
37
|
53
|
39
|
20
|
|
TLYBFC-JSLWW-PG29 （G、B）
|
PG29
|
AD34.5
|
37
|
14
|
27.5
|
44
|
57
|
46
|
10
|
|
TLYBFC-JSLWW-PG36 （G、B）
|
PG36
|
AD42.5
|
47
|
17
|
36.5
|
52
|
61
|
55
|
10
|
|
TLYBFC-JSLWW-PG48 （G、B）
|
PG48
|
AD54.5
|
59.3
|
17
|
48
|
64
|
69
|
70
|
5
|
